Praxis: Einfache feuchtegesteuerte Lüftungsanlage

#Überlegungen zu einer Lüftungsanlage im Neubau

1. Die traditionelle Art der Be- und Entlüftung in Wohnungen ist nicht geeignet, eine dauerhafte hygienische Raumluftqualität zu sichern. Das gilt in besonderem Maße für Wohnungen mit mehrfach abgedichteten Fenstern und Türen sowie für Wohnungen, die keine raumluftabhängigen Einzelöfen besitzen.
2. Selbst bei disziplinierter Einhaltung eines ausgefeilten Lüftungsregimes wird es bei reiner Fensterlüftung kaum möglich sein, kritische Schadstoffkonzentrationen und zu hohe Luftfeuchtigkeitswerte jederzeit zu vermeiden.
3. Meine im Rahmen meiner beruflichen Tätigkeit zahlreich durchgeführten mehrtägigen Aufzeichnungen der Luftfeuchte in Wohnungen zeigen, dass auch bei häufigem stoßweisen Lüften die relative Luftfeuchtigkeit oftmals nicht weit genug abgesenkt werden kann. Bei Lebenssituationen, die ein häufiges, in Zwei-Stunden-Intervallen organisiertes Lüften unmöglich machen, müssen Besitzer und Mieter sich etwas anderes einfallen lassen.

#Schlussfolgerungen für die eigene Wohnung

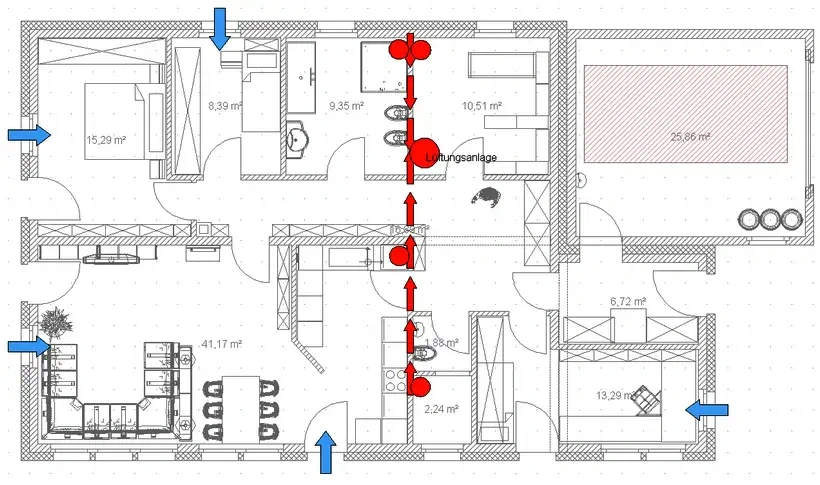

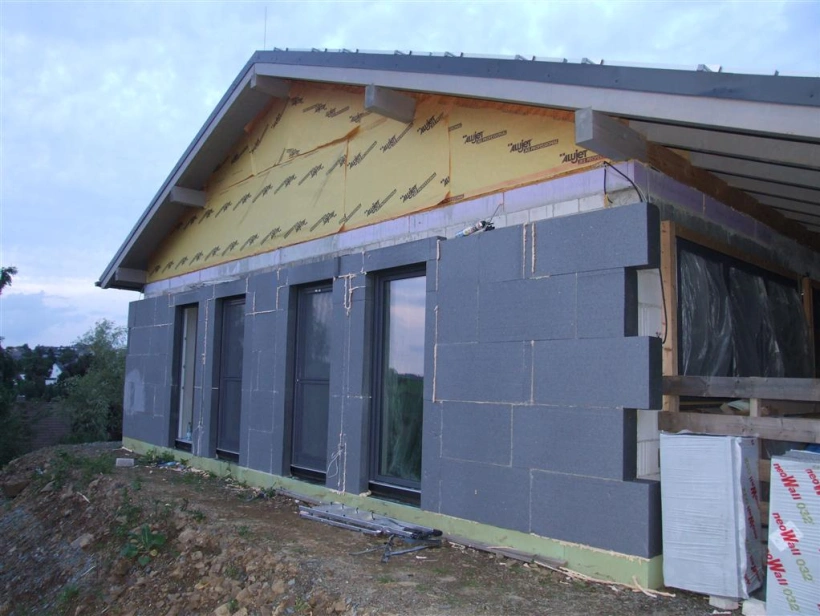

Ich habe mich für meine 2012 bezogene Wohnung im Niedrigenergiehaus für eine einfache kontrollierte Wohnungslüftung entschieden. Als Führungsgröße für den Luftdurchsatz habe ich die Luftfeuchtigkeit gewählt. Die Begründung erschien mir logisch: Eine Stromversorgung oder Regeltechnik für die Zuluft ist nicht nötig. Die eingebaute Anlage ist eine einfache Entlüftungsanlage mit zentraler Abluft ohne Wärmerückgewinnung, weshalb keine frischluftführenden Rohrleitungen erforderlich waren. Bis auf relativ kurze Rohrstücke für die Sammlung und den Abtransport der Abluft in Küche und Bad waren auch sonst keine Rohrleitungen notwendig. Für die Grundrissplanung ist anzumerken, dass ein möglichst kurzer Weg des Abluftkanals vom Bad und der Küche zur Lüfterbox die Effizienz verbessert.

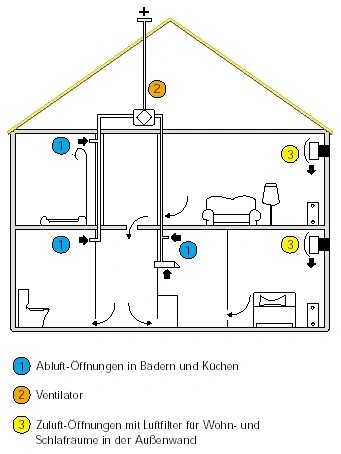

#Die Lüftungsanlage mit zentraler Abluft

Zentraler Bestandteil meiner feuchtegesteuerten Wohnungslüftung ist ein dauerhaft laufender Abluftventilator, der Raumluft über Abluftventile aus Küche, Bad und Gäste-WC ansaugt und nach außen befördert.

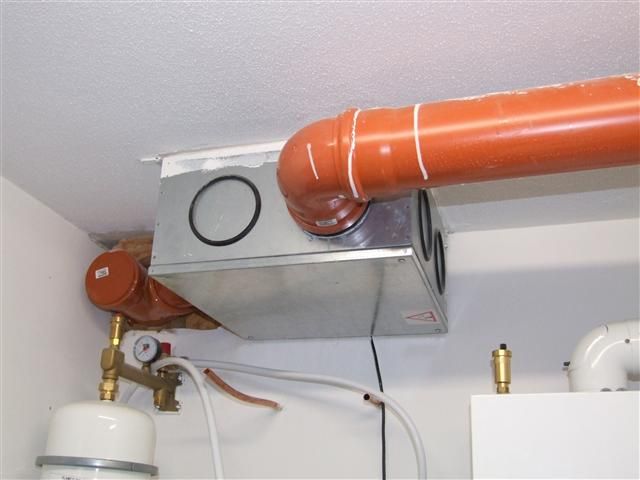

Der Ventilator, untergebracht in einer Lüfterbox mit 4 Ansaug-Zugängen, hat eine elektrische Leistungsaufnahme von max. 23 Watt bei einem einstellbaren Luftdurchsatz von 100 m³/h. Damit verursache ich einen Strombezug von ca. 200 kWh pro Jahr. Der Motor wird mit Gleichstrom betrieben. Dessen Konstruktion lässt einen sehr ruhigen, brummfreien Betrieb zu.

Die Einstellung des Luftdurchsatzes habe ich aus dem gewünschten Luftwechsel von 0,3 pro Stunde errechnet. Das Netto-Volumen der Wohnung ergibt sich zu: 120 m² Netto-Fläche x 2,50 m Raumhöhe = 300 m³.

#Die dezentrale Zuluft

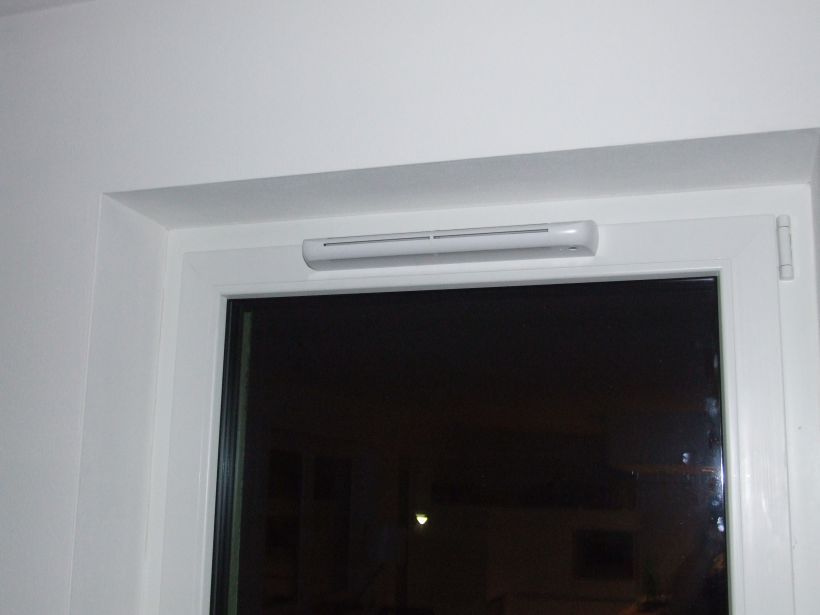

Um den Luftwechsel von der Höhe der Raumluftfeuchte abhängig zu machen, habe ich mich für die zum Aereco-System gehörigen feuchtegeregelten Zuluftventile entschieden. Die Höhe der Raumluftfeuchte bildet recht gut die Nutzung der Räume ab. In alle Wohnräume wurden feuchtgeregelte Zuluftventile in die Fensterrahmen eingebaut. Der von der Luftfeuchtigkeit abhängige Luftdurchsatz ist einfach zu regeln, preiswert und ohne Fremdenergieaufwand zu realisieren. Die Fräslöcher im Rahmenprofil der Fenster wurden noch während der Fensterproduktion im Werk nach entsprechenden Schablonen angefertigt. Eine nachträgliche Herstellung solcher Fräsungen ist bei zahlreichen Fensterprofilen und auch bei Holzfenstern möglich. Feuchtabhängige Zuluftventile können auch auf dem Jalousiekasten oder der Wand montiert werden.

#Die Wirkungsweise der feuchteabhängigen Regelung

Die AERECO-Ventile können über eine gesteuerte Klappe bei konstantem Unterdruck mehr oder weniger Frischluft passieren lassen. Der Luftauslass erfolgt nach oben. Die Klappenöffnung bzw. -schließung erfolgt durch ein Bändchen aus Polyamidfäden, welches sich bei Feuchtezuwachs streckt und bei Trockenheit zusammenzieht.

Kommt es durch intensive Raumnutzung (Atmung, Teetrinken, Pflanzen, Wäsche trocknen usw.) zu einem Anstieg der Raumluftfeuchtigkeit, öffnen die Klappen der Ventile, sodass wegen des herrschenden geringfügigen Unterdrucks mehr Zuluft einströmen muss. So werden die Räume mit hoher Nutzung stärker belüftet als Räume mit schwacher Nutzung, bei denen das Ventil bis auf die Grundlüftungsstellung einfach geschlossen bleibt.

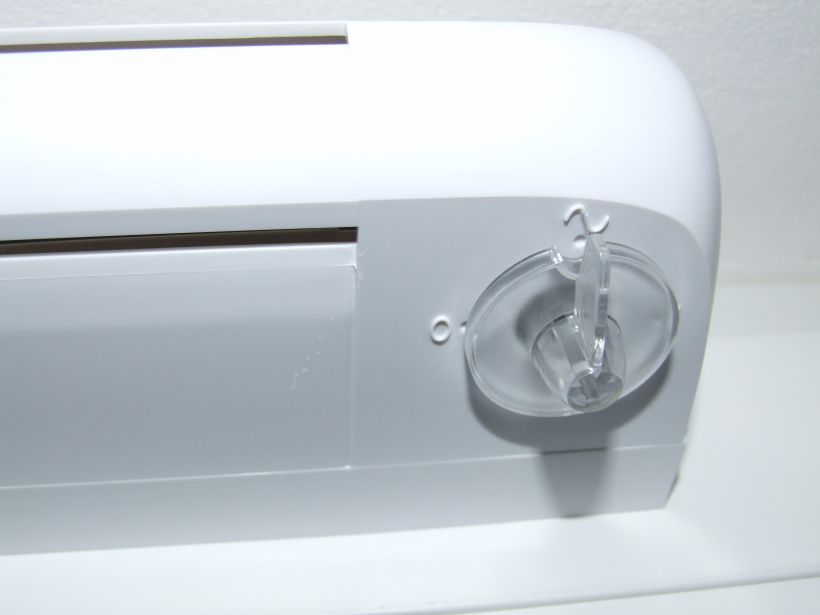

Nachteilig ist, dass bei auftretendem Sturm der Luftdurchtritt an den Zuluftventilen so groß wird, dass es zu Zugerscheinungen unmittelbar dahinter kommen kann. In solchen Situationen muss man die Ventile händisch schließen (0-Stellung), was jedoch in weniger als einer Minute erledigt ist. Aber es verlangt, dass man an die Ventilverstellung auch herankommt, was bei einem davor stehenden Schreibtisch nur mit Schwierigkeiten klappt. Und es verlangt daran zu denken, sie später wieder zu öffnen.

#Die zentrale Abluft

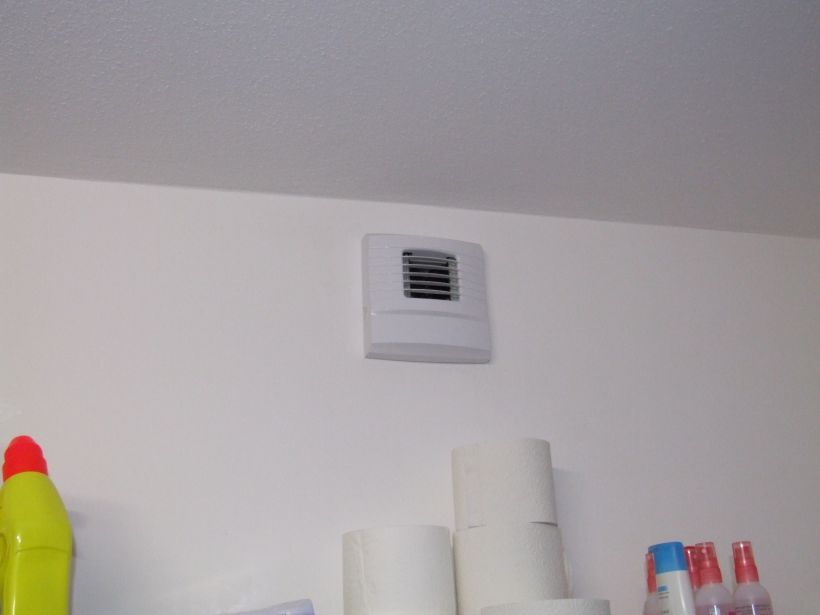

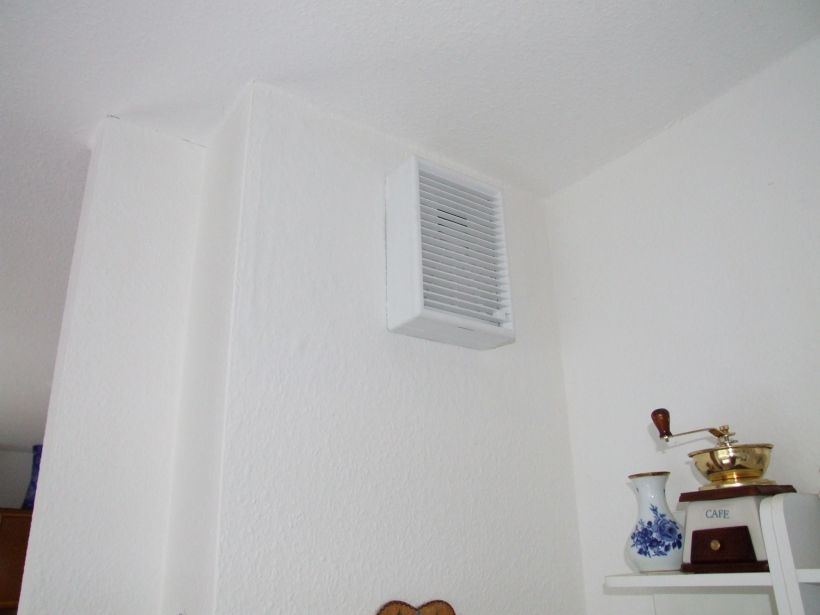

Auch dort, wo Abluft (Bad, WC, Küche) abgesaugt wird, werden spezielle feuchtegeregelte Abluftventile eingebaut, die genauso arbeiten wie die Zuluftventile. Damit wird auch im Absaugbereich eine nutzungsabhängige Regelung der Luftmenge realisiert. Wer möchte, kann im WC ein Ventil einsetzen, das mit der Funktion „Voll auf" ausgestattet ist. Hierbei wird über einen Knopf die Feuchtesteuerung zugunsten einer Intensivlüftung für etwa 20 Minuten aufgegeben. Für diese Funktion benötigen die Abluftventile jedoch eine Batterie. Ich habe diese Funktion nicht eingebaut.

#Wie sehen meine Erfahrungen aus?

Ich hatte bereits einige Erfahrungen mit dieser Methode der Be- und Entlüftung in anderen Fällen gesammelt und war von den Ergebnissen überzeugt. Ich wollte diese Art der Bedarfslüftung, bei der die Luftwechselrate in den Räumen nutzungsabhängig verschieden ist und auf eine geringe Grundlüftung zurückgeht, wenn die Räume nicht genutzt werden. Ausgegeben habe ich 2011 bei insgesamt 120 m² beheizter und belüfteter Wohnfläche für Ventilatorbox, fünf feuchtegesteuerte Zuluftventile, drei feuchtegesteuerte Abluftventile, Rohrleitungen und die fünf Fräsungen in den Fensterprofilen rund 2.700 €. Montiert habe ich selbst.

Die feuchtegesteuerte Wohnungslüftung arbeitet mittlerweile 14 Jahre und ich kann sagen, dass meine Erwartungen voll erfüllt wurden. Die Anlage arbeitet störungsfrei im Hintergrund. Die Luftfeuchtigkeit erreichte nur selten bei besonderen Wetterlagen kritische Werte (ich habe drei Messstellen, auch eine im Bad, eingerichtet). Sie schwankt zwischen 40 % und 58 %. Das Lüftergeräusch ist nur in den Räumen, wo abgesaugt wird, als sehr leises Rauschen hörbar. Die Luftqualität ist nach subjektiver Empfindung jederzeit ausgezeichnet, auch im Schlafzimmer.

Schimmelbildung haben wir in keinem Raum, auch nicht in der Duschkabine. Die Badfenster werden so gut wie gar nicht geöffnet, die Luft ist angenehm warm und trocken.

#Wartung einer einfachen Abluftanlage

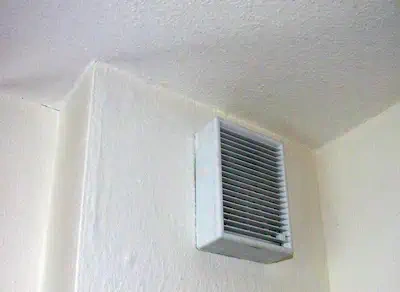

Bisher habe ich bei meiner Lüftungsanlage den Fettfilter vor dem Absaugventil in der Küche zweimal jährlich in die Geschirrspülmaschine gestellt. Zweimal im Jahr habe ich den Aktivkohlefilter gewechselt und die Absaugventile von anhaftendem Staub gereinigt. Die feuchtegeregelten Zuluftventile sind wartungsfrei.

#Hinweise zur Aufstellung eines Kaminofens in der Wohnküche

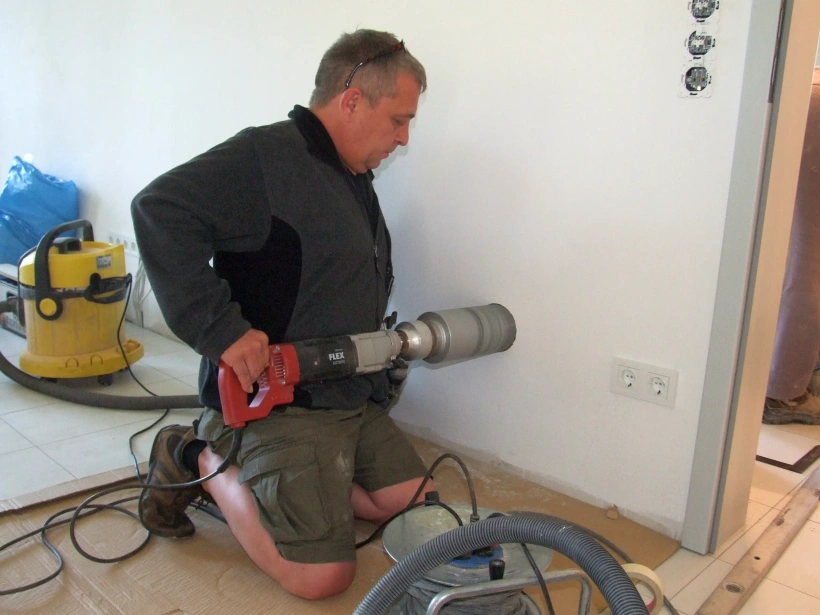

Ist eine Lüftungsanlage mit Abluftbetrieb installiert, darf eine Feuerstätte (Kaminofen) nur raumluftunabhängig angeschlossen werden, da es wegen des herrschenden Unterdrucks sonst zu einer Rauchgasumkehr kommen kann. Diesen Aspekt sollte man schon in der Rohbauphase beachten, da ein Rauchgasschornstein aufgestellt werden muss, der sowohl einen Rauchgaskanal als auch einen Frischluftkanal enthält. Der Kaminofen muss für den raumluftunabhängigen Betrieb extra zugelassen sein, wofür es eine amtliche Zulassung vom Deutschen Institut für Bautechnik (DIBT) gibt. Ich habe einen speziell für raumluftunabhängige Feuerung zugelassenen Kaminofen mit der geringsten Feuerungsleistung aufstellen lassen. Mir war klar, dass in einem Niedrigenergiehaus ein in der Wohnküche aufgestellter Kaminofen nur eine sehr kleine Feuerungsleistung benötigt.

#Hinweise zu einer Dunstabzugshaube in der Küche

Die Dunstabzugshaube habe ich auf Anraten des Küchenhändlers als Umlufthaube installiert, was sich jedoch als ungünstig herausstellte. Zwar müssen bei einer Haube mit Umluft keine Einbauvorschriften für Lüftungsanlagen bzw. Kaminfeuerungen beachtet werden. Aber dieser Vorteil wiegt die Nachteile nicht auf. So wird mit einer Umlufthaube die Luft im betreffenden Raum nicht ausgewechselt, der Wasserdampfanteil bleibt erhalten, die Geruchsbelastung ist teilweise sehr hoch. Deshalb würde ich heute lieber eine Dunstabzugshaube mit Abluft installieren, die über einen Abluftkanal mit der Außenluft verbunden sein sollte.

Eine Dunstabzugshaube mit Abluft sollte einen eigenen Abluftkanal nach draußen erhalten und nicht an den Absaugkanal der Lüftungsanlage angeschlossen werden. Trotz des Fettfilters in der Haube ist mit einer Fettbelastung im Abluftkanal zu rechnen. Die Luftleistung der Abzugshaube ist um ein Vielfaches höher als der Volumenstrom in einem Abluftkanal der Lüftungsanlage. Dafür ist die Anlage strömungstechnisch nicht ausgelegt.

ausführlich in energytools.de: Dunstabzugshauben

#Einfluss auf die Heizungskosten

Die feuchtegesteuerte Wohnungslüftung hatte 2009 in einer vom Fraunhofer-Institut für Bauphysik durchgeführten Studie für den Lüftungsanlagenhersteller Aereco gut abgeschnitten. Die Studie stellte fest, dass die Anlage nur wenig mehr Energie im Vergleich zu solchen verbraucht, in denen eine Zu- und Abluftanlage mit Wärmerückgewinnung für den nötigen Luftwechsel sorgt. Eine feuchtegesteuerte Wohnungslüftung ist dabei deutlich kostengünstiger als das Vergleichssystem. Das gilt sowohl für die Anschaffungskosten als auch für die Wartungskosten im laufenden Betrieb.

Den tatsächlichen Einfluss auf meine eigenen Energiekosten kann ich nicht angeben, da das Gebäude in Niedrigenergiebauweise gleich mit Lüftungsanlage in Betrieb gegangen ist. Für 125 m² beheizte und belüftete Wohnfläche wurden von 2012 bis 2024 im Schnitt bisher 7.400 kWh Erdgas (Brennwertkessel, Warmwasser für zwei Personen) zuzüglich etwa 700 kWh Holzfeuer im Jahr verbraucht. Der Elektroenergieverbrauch liegt bei durchschnittlich 2.000 kWh. Die Wohnung liegt in Oberfranken auf knapp 700 m, die Heizungs-Auslegungstemperatur im Winter liegt bei minus 16 °C.

ausführlich in energytools.de:

• Lüften lernen
• Böse trockne Heizungsluft

#Update

Inzwischen bin ich aus familiären Gründen noch einmal umgezogen. Wärme- und anlagentechnisch ist alles noch einmal so gebaut worden wie in der alten Wohnung. Einziger wesentlicher Unterschied: Die Dunstabzugshaube funktioniert jetzt als Abluftvariante. Auch in der neuen Wohnung habe ich eine einfache Lüftungsanlage vom gleichen Hersteller mit zentraler Abluft und dezentralen feuchteabhängigen Zuluftventilen eingebaut. Einen raumluftunabhängigen Kaminofen kleinster Leistung benutze ich wie in der alten Wohnung. Wegen der Dunstabzugshaube mit Abluft muss jetzt ein Fensterkontaktschalter dafür sorgen, dass die Haube nur bei geöffnetem Fenster in Betrieb gehen kann.
