Abbildungen typischer Schimmelschäden und die Wärmebilder

Mit einer Wärmebildkamera lässt sich der enge Zusammenhang zwischen dem Schimmelwachstum und der Oberflächentemperatur darstellen (bläuliche Bereiche abgesenkte Temperatur).

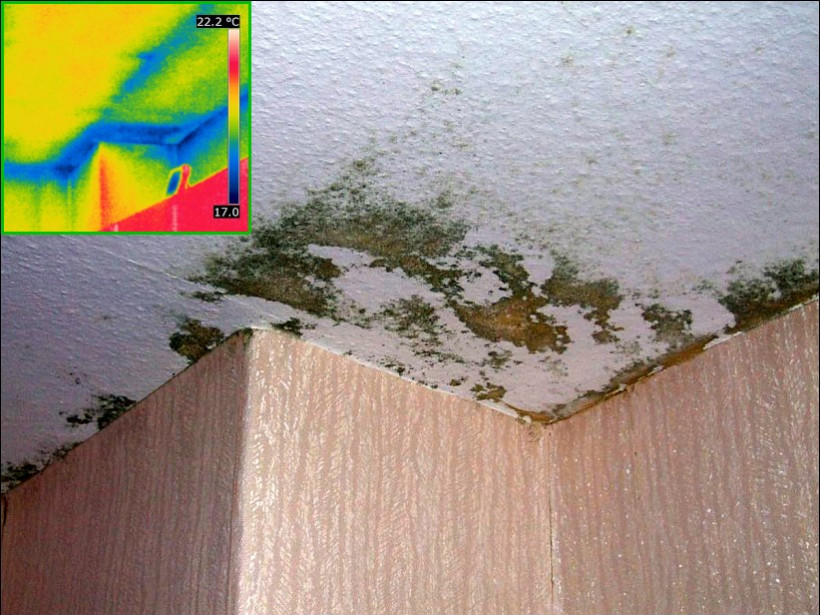

Schimmelbefall an einer Decke (ungedämmte obere Geschossdecke) mit Wärmebild

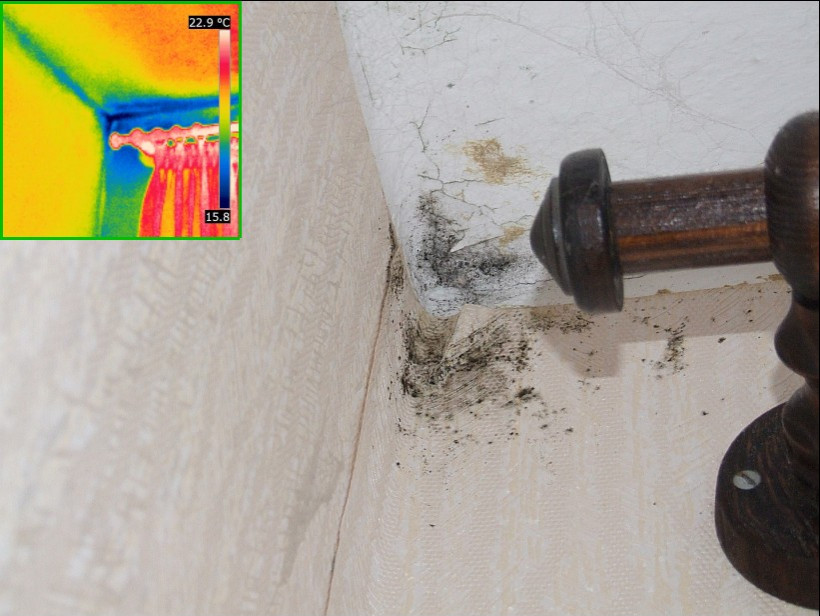

Wohnraumschimmel im Bereich des Fenstersturzes/Außenwandecke (oben) mit Wärmebild

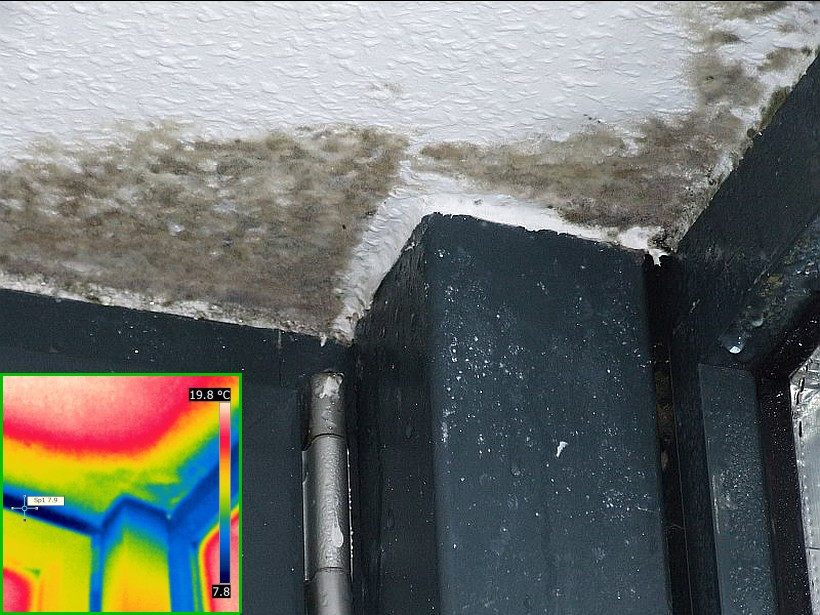

Schimmel und Tauwasser im oberen Bereich einer Metallfensterkonstruktion mit Wärmebild

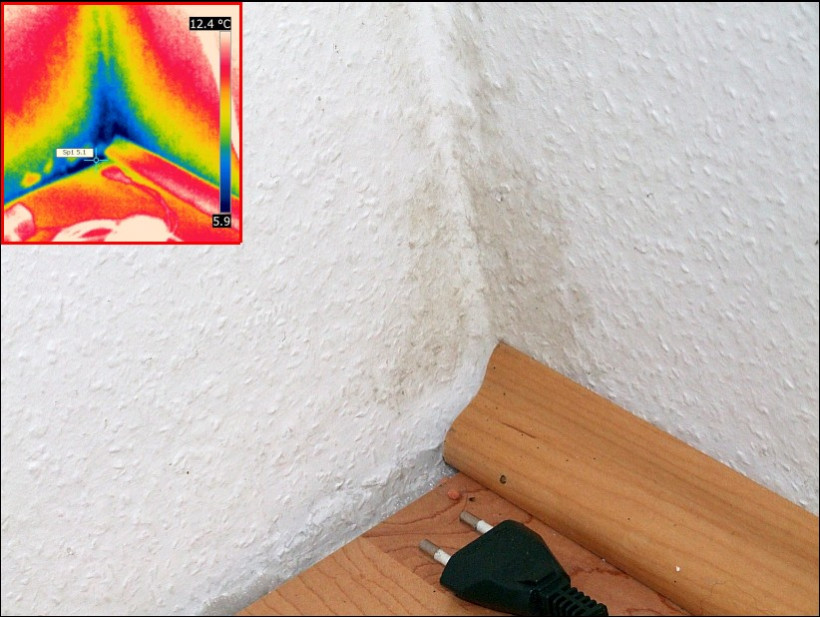

Schimmelbefall in einer Außenwandecke unten mit Wärmebild

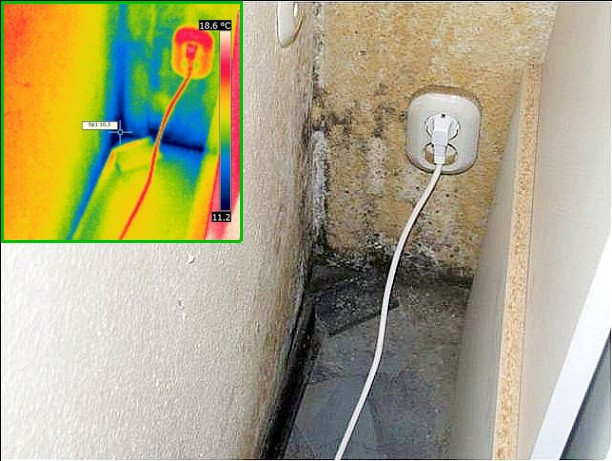

Thermogramm: Schimmelbildung in Außenwandecke neben Küchenschrank über Keller

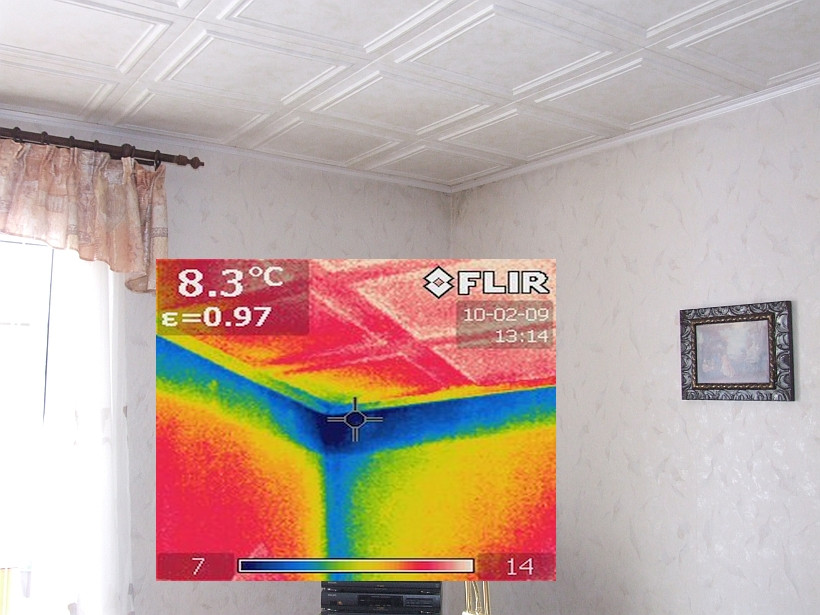

Thermogramm im Bild: Wärmebrücke kurz unterhalb der mit Styroporelementen versehenen Decke
Thermogramm im Bild: Wärmebrücke kurz unterhalb der mit Styroporelementen versehenen Decke

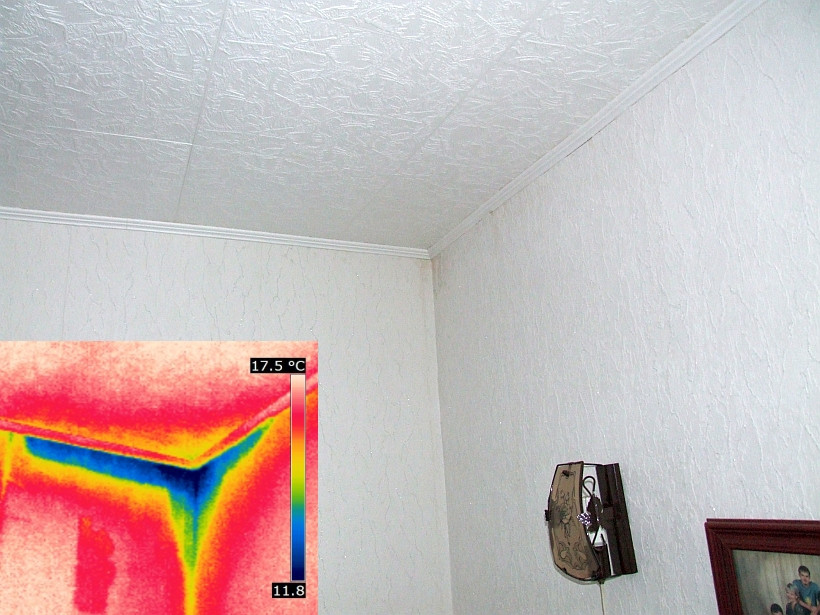

Schimmelbildung obere Raumecke durch Wärmebrücke unterhalb der Decke
Schimmelbildung obere Raumecke durch Wärmebrücke unterhalb der Decke
Autor: now
